新闻资讯
当前位置: 首页-新闻资讯-公司新闻
货油舱耐蚀钢
发布日期:2018-12-10 浏览次数:3653

按照IMO.MSC.289(87)决议中油舱货油舱耐蚀钢替代标准进行耐蚀钢产品认证,试验包括内底板浸泡试验和上甲板状况模拟试验。试验指标要求:内底板浸泡试验:耐蚀钢浸泡72h试验腐蚀速率要求C.R.ave≤1.0mm/a;上甲板气氛试验:耐蚀钢25年后腐蚀损耗估算值ECL≤2mm。气氛环境要求:常规钢98天腐蚀损耗(CLc /mm)要求0.05≤CL≤0.11 。


检测名称
检测项目
考察指标
内底板浸泡试验
按照IMO MSC 289(87)进行,试验溶液为10 %(质量分数)的NaCl溶液,用HCl调节 pH 值到0.85,每24小时更换一次溶液,温度为(30±2)℃。试验时间为72h。
耐蚀钢浸泡72h试验腐蚀速率要求C.R.ave≤1.0mm/a
上甲板气氛试验
按照IMO MSC 289(87)进行,耐蚀钢暴露环境为(4±1)%的O2,(13±2)%的CO2,(100±10)ppm的SO2,(500±50)ppm 的H2S,(83±2)% 的N2;试验过程为50℃保持(19±2)h+25℃保持(3±2)h,升温/降温时间不小于1h,试验周期为24h,舱底水温不高于36℃。总试验时间为98d。
耐蚀钢25年后腐蚀损耗估算值ECL≤2mm

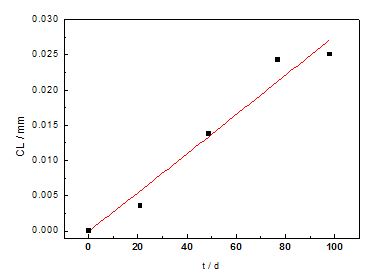

耐蚀钢气氛试验腐蚀量随时间的变化图


  • 福建省厦门市同安区美峰南路725号
  • 0592-7259606
  • 13313701769
  • coatingtest@163.com
